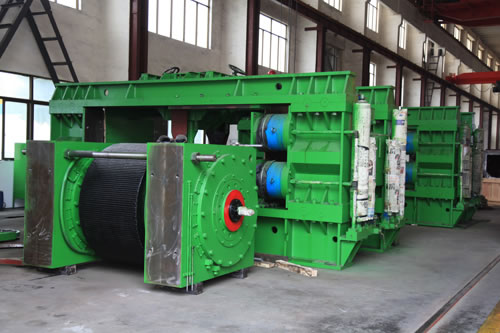

辊压机

“鹏飞”辊压机是新型水泥节能粉磨设备,采用基于料层粉磨技术,由辊压机、打散、分级、烘干、选粉一体组成粉磨系统,可与球磨机配合组成各种各样的工艺流程,如预粉磨、混合粉磨、半终粉磨及终粉磨等系统。由于粉磨原理的改变,辊压机及其粉磨系统工艺技术,电耗降低50-100%,产量提高100-300%;适用于新厂或老厂的粉磨系统改造,经过挤压后的物料料饼中0.08mm细料占20—35%,小于20mm占65—85%,小颗粒的内部结构因受挤压而充满许多微小裂纹,易磨性大为改善。
主要特点
◆ 辊面技术(焊接材料、设备和焊接工艺)辊面采用热堆焊,耐磨层维修更为方便。有效地减少焊接过程微裂纹的产生和扩散,硬化层高硬度(>HRC58)和高韧性,辊面的使用寿命在8000h以上,且日常维护简单。
◆采用航空液压技术,使辊压机液压系统极其可靠。
◆辊压机液压系统与完备的自动控制系统相互配合可实现:辊压机主传动电机负荷控制;两辊左右间隙偏差控制及自动纠偏;故障自诊断技术。
◆配套的选粉机集料饼打散、分级、烘干于一体,具有低运行成本、高运转率等特点。
◆配套的自动控制系统采用模糊控制原理,配套世界著名供应商的元器件。

PFG120-45型辊压机技术文本
一、     技术参数
1、设备名称       PFG120-45型辊压机
2、物料名称       水泥生料、熟料等
3、综合水份       ≤1-1.5%
4、入料粒度       Dmax≤70mm
5、平均入料粒度   D平均≤25mm
6、出料粒度       0.08mm占25%以上
7、生产能力       100-140t/h
8、工作制度      连续
9、供电方式      电压~380V
                 电机型号Y355L-8
10、布置方式      室内电机功率2×220KW
11、辊子直径      1200mm
12、辊子宽度      450mm
13、线速度        1.48m/s
14、最大单位辊宽破碎力70KN/cm
二、供货范围及主要零部件
供货范围:
1、主机:包括主机架轴系、进料装置、扭矩支撑、液压系统、润滑系统;
2、主传动部分:包括电动机、减速机、联轴节、底座;
3、其它:包括电机、辊压机控制柜、地脚螺栓、冷却装置、液压储能器充气工具一套、耐磨补焊焊条10Kg、随机专用工具等,详细供货范围以总图为准。
三、制造标准及技术要求
1、辊子主体为42CrMo,加工正火热处理,硬度达HB220~260,主轴表面堆焊有耐磨材料,主轴采用中空冷却水冷却。
2、机架结构由上下横梁及左右立柱组成,由承载销加高强度螺栓组联接为一整体框架焊接结构,主机架材料主要为Q235钢板。
3、主机架焊接后应做整体消除应力处理。
4、为保障辊压机安全稳定运行,辊面磨损低,挤压效果好,严防铁块合金等异物进入。
5、主轴轴承设有热电偶监测轴承温度。
6、辊子主轴正火处理并经超声探伤检验。
7、辊压机涂漆均匀,色调一致,无流畅现象滴挂现象;
8、辊压机控制柜可配有中央集中控制接口,控制柜PLC为西门子公司产品;
9、挤压机座应符合JC/T845-1999行业标准。
四、供方提供的技术资料
1、辊压机总装图               1套
2、易损件的清单               1套
3、辊压机使用说明书           1套
4、装箱单                     1套
五、质量保证及售后服务
1、按国家规定实行三包,发现问题卖方接买方通知及时到现场处理,由于质量缺陷而造成的零件损坏免费赔偿,对非正常作业而造成事故除外;
2、设备运抵现场开始安装及试车过程中,卖方派员参与指导安装调试直至达标。

PFG140-80辊压机系统技术文本

  设备名称   PFG 140-80型辊压机及其配套的“V”型选粉机(或打散机)
  数量 2
  一、分设备基本参数
  1.1、辊压机
  辊压机规格
      - 辊子直径 mm Φ1400
      - 辊子长度 mm 800
  通过能力 ≥t/h 300-350
  转子转速 r/min 20.2
  辊子线速度 m/s 1.48
  工作辊缝范围 mm 25~40
  进料粒度 mm ≤45mm(≥95%)
  出料粒度 mm ≤2mm/0.09mm(65%/20%)
  物料水分 % ≤1%
  1.2、“V”型选粉机
  型号规格   PF3000
  通过风量 M³/h 180000~210000
  导流板间的风速 m/s 6.8
  阻力 Pa 1000~1500
     二.设备的主要构(部)件
  2.1 辊压机
  2.1.1主电动机(2台)
  型号   YRKK560-8
  功率 kW 2×560
  电压 kV 10
  額定转速 r/min 750
  工作频率 Hz
  防护等级   IP44
  重量 kg 5560
  制造厂   重电
  2.1.2主減速机(2台)
  型号   XG48-36.5
  允许最大传递功率 kW 500
  公称速比   36.5
  实际速比
      重量 kg 5000
  2.1.2.1配套油站型号   XYZ-100G
  冷却水量 m3/h 9
  功率 kW 4
  电加热器功率 KW 24
  电压 V 220(380)
  制造厂   南方润滑
  2.1.3主轴承(4只)
  型号   轴承232/600CAK/W33
  重量 kg 1620
  制造厂   大连冶金
  2.1.5轴承测温热电阻(4只)
  型号   WEPM-201
  分度号   PT100
  测温范围 0~100
  外接线长度 mm 1000
  2.1.5油脂集中润滑系统
  油泵型号   ZB2-M16F多点润滑泵
  功率 kW 0.25
  电压 V 380
  公称压力 MPa 20
  润滑点数量 14
  每口油量 ml 0.16
  2.1.7液压系统
  电机型号   Y160L-4
  功率 kW 15
  电压 V 380
  主油缸直径 mm ¢400
  主油缸数量 4
  正常工作压力 MPa 16
  最大工作压力 MPa 20
  油缸行程 mm 90
  蓄能器型号/容积/生产厂商   NXQ-40/ 32L /南京锅炉厂
NXQ-25/ 32L /南京锅炉厂
  主要阀件生产厂商
  2.1.8辊子(2只)
  母体材料   35CrMo
  结构型式:整体锻造或分体镶套   分体锻造
  重量 kg 14129
  辊面耐磨堆焊层厚度 mm 20
  辊面耐磨堆焊层硬度   HRC50
  辊面耐磨花纹形式   直条纹
  辊面耐磨层首次免维护寿命 h ≥8000
  2.1.9軸承座(4只)
  材料   ZG270-500
      重量 kg 3620
  2.1.10机架
  材料   Q235-A
  重量 kg 23218
  2.1.11进料装置
  调节阀板传动装置型号   手动螺旋调节
  衬板材料   耐磨材料
  使用寿命   3000h
  2.1.12 电气控制系统
  2.2称重仓   仅供图,业主现场制作
  感測器型号/數量/制造厂   用户自备
  容积 t
  重量 kg
  2.3 “V”型选粉机   投标商供货
     外形尺寸(长×宽×高) mm
     外壳材料/厚度
     内衬材料材质/厚度   用户自备
      内衬粘贴方式/粘贴剂材料   用户自备
     总重量
  2.4配套旋风收尘器   仅供图,业主现场制作
  直径 mm
  材料/厚度   Q235-A
  内衬材料材质/厚度   用户自备
  内衬粘贴方式/粘贴剂材料   用户自备
  总重量 Kg
 PFG150-100型辊压机技术文本
一、技术参数
1、设备名称        PFG150-100型辊压机
2、用途             用于粉碎水泥熟料
3、数量             1台
4、物料名称         水泥熟料等
5、综合水份         ≤1~1.5%
6、入料粒度         Dmax≤80mm
7、出料粒度         <2mm,占60%以上
8、生产能力         平均     483~543t/h
9、工作制度         连续
10、供电方式        电压 6KV
11、布置方式        室内
12、需要功率        2×710 kW
13、辊子直径        1500mm
14、辊子宽度        1000mm
15、辊子转速        19.7 r/min

二、供货范围
1、主机:包括轴系机架、进料装置、扭拒支撑、液压系统、润滑系统;
2、主传动部分:包括电机、减速机、联轴节、底座;
3、其它;辊压机控制柜、地脚螺栓、冷却装置、耐磨补焊焊条10kg、随机专用工具等。详细供货范围以我公司提供的总图(图号)及分总图为准。
三、制造标准及技术要求
1) 辊压机必须严格按设计图要求制造;
2) 辊子主体为42CrMo锻钢,辊子表面堆焊专用耐磨材料,一次堆焊使用寿命为8000小时以上,补焊寿命为4000小时以上;
3) 机架结构(描述)主机架由上下横架及左右立柱组成,由承载销加拧紧的高强度螺栓组联接为一整体筐架结构,主机架材料主要为Q235钢板;
4) 主机架焊接后应做整体退火处理;
5) 为保障辊压机安全稳定运行、辊面磨损率低,挤压效果好,严防铁块等异物进入,是在工艺设计中予以充分考虑的问题;
6) 辊子轴承设有热电偶监测轴承工作温度;
7) 耐磨合金层,硬度不低于HRC55;
8) 辊压机涂漆均匀,色调一致,无流淌现象,零、部件无铸造、焊接及其他加工缺陷;
9)辊压机控制柜主要元器件采用ABB或西门子产品;
